← Voltar para a lista de provas Marinha do Brasil · Motores 50 questões nesta prova · página 3 de 3 · 50 com gabarito Gabarito disponível Gabarito disponível Redução do tamanho do motor para a mesma potência chama-se downsizing. Sobrealimentação com resfriamento do ar de admissão (intercooler) aumenta a massa de ar por ciclo e, portanto, a potência por cilindrada. Isso permite motores menores com a potência de motores maiores, prática chamada de downsizing. A) Octanagem mede a resistência à detonação do combustível. B) Isomerização é um processo de refino. C) Oxirredução é uma reação química. D) Shutdown é o desligamento. E) Correta. Referência: Brunetti, Motores de Combustão Interna. Resolução comentada do VaiConcursos. Gabarito disponível Avaliação de afirmativas sobre conexões de tubulação: só I e II são verdadeiras. I está correta: as conexões rosqueadas são usadas em tubos de até 4" e em serviços de baixa responsabilidade, e podem ser de material diferente do tubo. II está correta: tês de redução, cruzetas e peças em Y fazem derivações. III é falsa: as curvas em gomos têm flexibilidade e resistência inferiores às curvas sem costura. IV é falsa: nos joelhos de raio longo o raio de curvatura é 1,5 vez o diâmetro nominal, não 2. B, D e E incluem IV, que é falsa. C e E incluem III, que é falsa. Só a alternativa A reúne exatamente I e II. Referência: Telles, Tubulações Industriais – Materiais, Projeto, Montagem. Resolução comentada do VaiConcursos. Gabarito disponível Gabarito disponível Gabarito disponível Gabarito disponível Afirmativa incorreta sobre formação de cavaco: cavaco descontínuo e baixa condutividade térmica. Cavacos descontínuos se formam na usinagem de materiais frágeis, como ferro fundido e bronze, ou em condições como baixa velocidade de corte e grande avanço. Eles não estão associados à baixa condutividade térmica do material. Por isso a alternativa B é a incorreta. A) Correta: materiais dúcteis geram cavaco contínuo. C) Correta: o quebra-cavaco fragmenta o cavaco contínuo. D) Correta: o cavaco contínuo é perigoso e pode riscar a superfície da peça. E) Correta: tubular, espiral e helicoidal são formas de cavaco contínuo. Referência: Ferraresi, Fundamentos da Usinagem dos Metais; Diniz, Tecnologia da Usinagem dos Materiais. Resolução comentada do VaiConcursos. Gabarito disponível Gabarito disponível Gabarito disponívelMarinha do Brasil — CP-CAP/2021 — Prova Escrita de Conhecimentos Profissionais — Motores — Prova Amarela
Sobre rugosidade superficial, e de acordo com a figura acima, analise as afirmativas a seguir e assinale a opção correta.
I- A indicação da classe de rugosidade está localizada no interior do símbolo.
II- A unidade da rugosidade superficial está representada em microns.
III- Abaixo da linha horizontal do símbolo, está representado o processo de usinagem da peça.
IV- A medida da rugosidade, a menos que haja indicação em contrário, será sempre pelo valor de Ra (desvio médio aritmético).Resolução comentada
Análise das alternativas
I- As conexões rosqueadas são comumente fabricadas em tubos com diâmetro de até 4" (quatro polegadas) e empregadas em serviços de baixa responsabilidade. Além disso, essas conexões podem ser fabricadas em material diferente dos tubos.
II- Tês de redução, cruzetas e peças em "Y" são tipos de conexões empregadas com a finalidade de fazer derivações em tubulações.
III- Curvas em gomos são feitas de pedaços de tubos cortados em ângulo e soldados um em seguida do outro, possuem flexibilidade e resistência superiores a curvas sem costura de mesmo diâmetro e mesma espessura.
IV- Com relação a conexões para solda de topo, os joelhos de raio longo são aqueles cujo valor do raio médio de curvatura é o dobro do valor do diâmetro nominal.Resolução comentada
Análise das alternativas
Assinale a opção que apresenta o tipo de ajuste necessário para uma fixação rígida entre eixo e chaveta para garantir a transmissão do momento torçor.
De acordo com os dados, calcule o valor da interferência máxima representada pelo ajuste do eixo e bucha de diâmetro nominal de 50,00mm e assinale a opção correta.
Sabendo que na configuração apresentada o submarino encontra-se em repouso e que a força medida no cabo amarrado ao cais tem módulo constante de 5.000 N, calcule o módulo da força de propulsão F e assinale a opção correta.
Dados:
- Os cabos são inextensíveis e sem massa;
- Forças e momentos não apresentados na questão podem ser desprezados;
- Massas e dimensões do submarino e do rebocador podem ser desprezadas;
- sen30° = cos60° = 0,50; e
- cos30°= sen60° = 0,87.Resolução comentada
Análise das alternativas
A figura acima representa um conjunto de:
Correspondem aos ciclos-padrão a ar Diesel e Otto, respectivamente, os diagramas:
Para gases ideais, o trabalho específico w_i,f = W_i,f/m realizado pelo sistema em um processo isotérmico que vai do estado inicial (i) para o final (f) é dado por:
Considere como sistema o CO₂ (R = 0,1889kJ/(kgK)), admitido como gás ideal contido em um dado cilindro, realizando o ciclo mostrado no diagrama p − V. Calcule a massa do gás, considerando que o trabalho realizado pelo sistema do processo que vai do estado 3 para o estado 1 é dado por W₃,₁ = 674,3730kJ/K, que a razão dos volumes nos estados 2 e 1 é V₂/V₁ = 0,5, que a temperatura no estado 3 é de T₃ = 327°C.
Dados:
ln(2) = 0,7; e
0°C equivalente a −273K.
Figura – Diagrama p − V
Na figura abaixo, está indicada a simbologia que representa o acabamento superficial desejado na peça.
A utilização combinada de sobrealimentação e de resfriamento do ar antes da admissão nos cilindros tem possibilitado a concepção de motores cada vez menores, que conseguem desenvolver potências similares a modelos anteriores de maior tamanho. Essa redução no tamanho dos motores para o atingimento de mesma potência é conhecida como:
Com relação ao uso de conexões de tubulação, analise as afirmativas abaixo e assinale a opção correta.
Observe a figura abaixo.
Observe a figura abaixo.
Um submarino recém-construído está sendo submetido a um teste para avaliar sua propulsão. O teste, que é mostrado na figura abaixo, é realizado da seguinte forma: o submarino fica no mar, preso a um ponto fixo (imóvel) do cais por um cabo, e por outro cabo a um rebocador (pequeno navio). O submarino tem seu motor elétrico acionado de forma a produzir uma força de propulsão constante F no sentido mostrado do eixo "x", enquanto o rebocador acelera gerando uma força constante P em outra direção.
Com relação à formação de cavaco em processos de usinagem, assinale a opção INCORRETA.
Observe a figura a seguir.

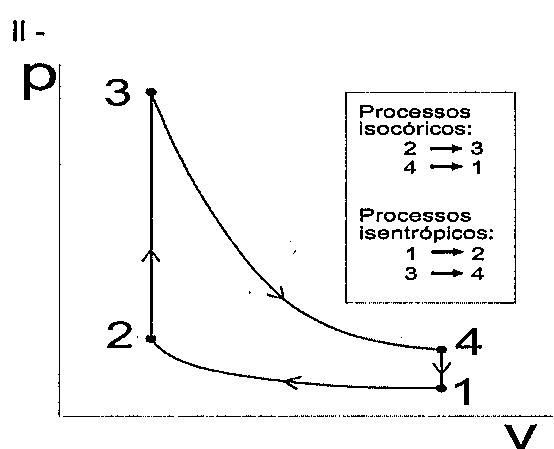

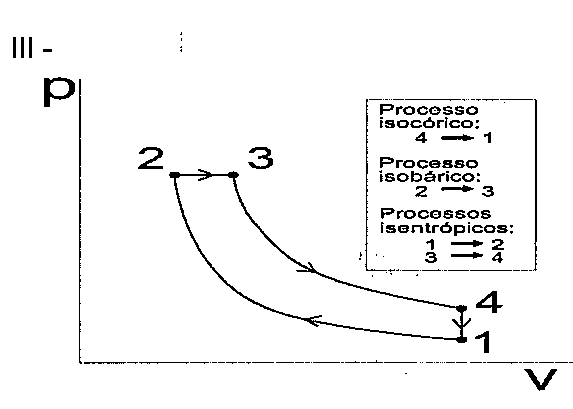

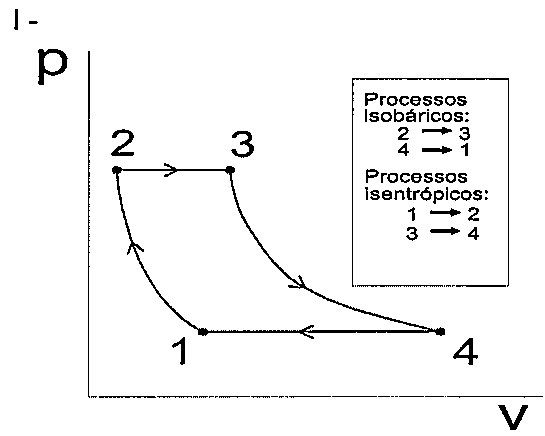

Considere os diagramas p-V representados em I, II e III abaixo.
A equação (1) estabelece a lei dos gases ideais, que pode ser reescrita no formato demonstrado pela equação (2), através do volume específico v = V/m e da constante de um gás particular R = R̄/M. Nessas equações V representa o volume, m a massa do sistema, R̄ a constante universal dos gases, p a pressão, T a temperatura e M a massa molar do gás.
