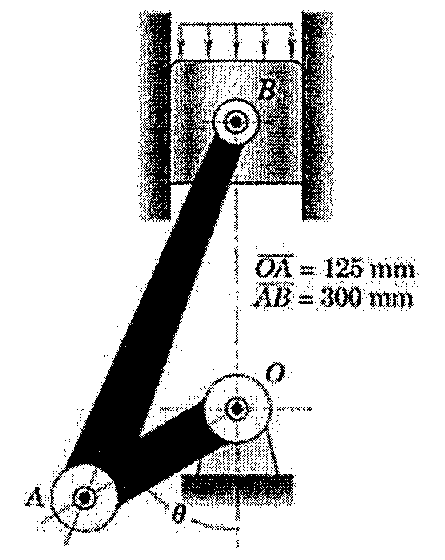

Examine a figura abaixo.
Para a posição angular onde BÔA vale 120°, a pressão no pistão induz uma força compressível P na biela ao longo de sua linha média AB. Calcule P, em kN, considerando que essa força produz um momento de 610 N.m em relação ao eixo O da manivela AO e assinale a opção correta.
Dados: comprimento da manivela AO = 125 mm e comprimento da biela AB = 300 mm.
Para a posição angular onde BÔA vale 120°, a pressão no pistão induz uma força compressível P na biela ao longo de sua linha média AB. Calcule P, em kN, considerando que essa força produz um momento de 610 N.m em relação ao eixo O da manivela AO e assinale a opção correta.
Dados: comprimento da manivela AO = 125 mm e comprimento da biela AB = 300 mm.
