Examine a figura abaixo.

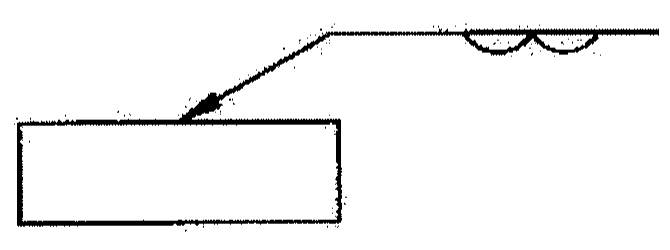

Símbolo de soldagem: linha de referência horizontal com dois semicírculos adjacentes voltados para baixo sobre a linha, ligada por uma seta inclinada que aponta para a face superior de uma peça retangular.

Símbolo de soldagem: linha de referência horizontal com dois semicírculos adjacentes voltados para baixo sobre a linha, ligada por uma seta inclinada que aponta para a face superior de uma peça retangular.

Com base na norma AWS 2.4, analise a simbologia de soldagem da figura acima e assinale a opção que a denomina corretamente.

Selecione uma alternativa A) Solda de costura. B) Solda de reverso. C) Solda de revestimento. D) Solda ponto. E) Solda duplo filete.

Ver gabarito

Gabarito: C
