Questão 11 — Ciclo de Carnot (Termodinâmica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Termodinâmica Ciclo de Carnot

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Motores · Caderno Amarela

Gabarito disponível

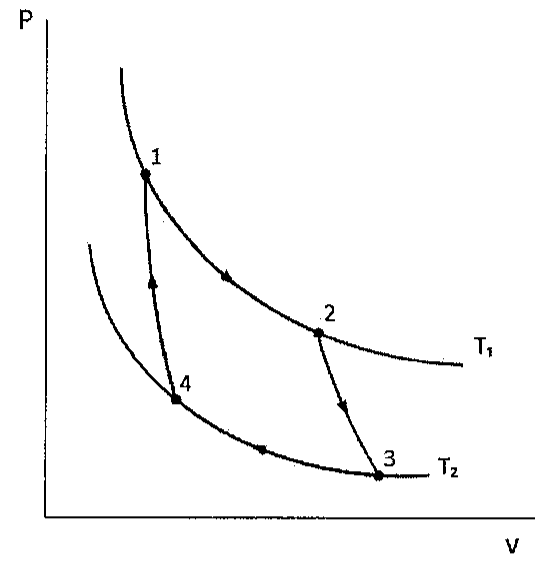

O diagrama pressão-volume abaixo apresenta o ciclo de um gás ideal que opera segundo uma máquina de Carnot.

Diagrama pressão (P) por volume (V) com duas curvas isotérmicas, T1 (superior) e T2 (inferior), e os pontos 1 e 2 sobre T1 e 3 e 4 sobre T2, ligados por setas no sentido 1-2-3-4-1.

Diagrama pressão (P) por volume (V) com duas curvas isotérmicas, T1 (superior) e T2 (inferior), e os pontos 1 e 2 sobre T1 e 3 e 4 sobre T2, ligados por setas no sentido 1-2-3-4-1.

De acordo com o diagrama e os conceitos do ciclo de Carnot, é correto afirmar que o processo:

Selecione uma alternativa A) 1-2 é uma expansão adiabática irreversível. B) 2-3 é uma expansão isotérmica reversível. C) 2-3 é uma compressão isotérmica irreversível. D) 3-4 é uma compressão adiabática reversível. E) 4-1 é uma compressão adiabática reversível.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2023 — Motores — página 17
