Questão 14 — Perspectivas (Desenho Técnico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Desenho Técnico Perspectivas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Motores · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

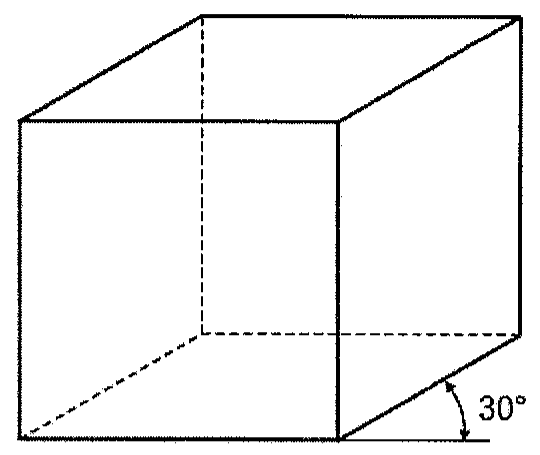

Paralelepípedo desenhado com a face frontal em verdadeira grandeza e arestas de profundidade inclinadas, com arestas ocultas tracejadas; indicação de ângulo de 30° entre uma aresta de profundidade e a horizontal.

Paralelepípedo desenhado com a face frontal em verdadeira grandeza e arestas de profundidade inclinadas, com arestas ocultas tracejadas; indicação de ângulo de 30° entre uma aresta de profundidade e a horizontal.

Com relação ao paralelepípedo acima, é correto afirmar que a perspectiva escolhida para sua representação é:

Selecione uma alternativa A) exata. B) bimétrica. C) isométrica. D) cavaleira a 60º. E) cavaleira a 30º.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2023 — Motores — página 17
