Questão 49 — Tolerâncias e Ajustes — Tipos de Ajuste (Metrologia) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Metrologia Tolerâncias e Ajustes — Tipos de Ajuste

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Motores · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

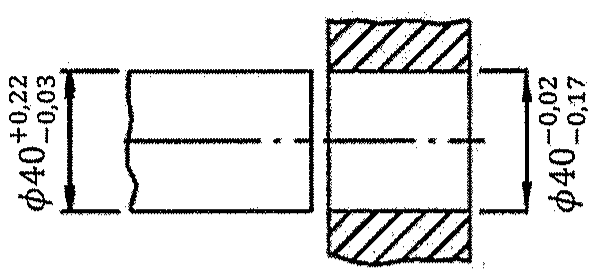

Desenho de um eixo com cota de diâmetro ϕ40 com afastamentos +0,22 e −0,03 e de um furo em peça hachurada com cota de diâmetro ϕ40 com afastamentos −0,02 e −0,17.

Desenho de um eixo com cota de diâmetro ϕ40 com afastamentos +0,22 e −0,03 e de um furo em peça hachurada com cota de diâmetro ϕ40 com afastamentos −0,02 e −0,17.

Com relação ao eixo e ao furo na figura acima, e suas respectivas medidas, é correto afirmar que o tipo de ajuste correspondente a esse sistema é:

Selecione uma alternativa A) incerto. B) com pressão. C) com interferência. D) aleatório. E) com folga.

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2023 — Motores — página 17
