Analise a figura a seguir.

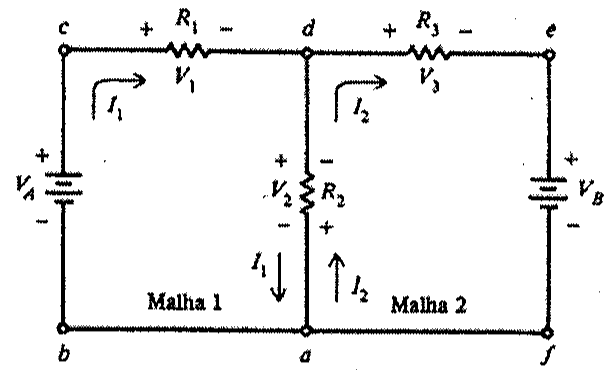

Circuito com duas malhas: fonte VA à esquerda, R1 no ramo superior c-d, R2 no ramo central d-a, R3 no ramo superior d-e e fonte VB à direita; correntes I1 e I2 indicadas nas malhas 1 e 2.

Circuito com duas malhas: fonte VA à esquerda, R1 no ramo superior c-d, R2 no ramo central d-a, R3 no ramo superior d-e e fonte VB à direita; correntes I1 e I2 indicadas nas malhas 1 e 2.

A figura acima ilustra um circuito com duas malhas (malha 1 e malha 2). A malha 1 é formada pelo percurso a-b-c-d-a, e a malha 2 é formada pelo percurso a-d-e-f-a. Com base nessas informações, assinale a opção que apresenta os valores de V₁, V₂, V₃, I₁ e I₂, respectivamente.

Dados:

Selecione uma alternativa A) 43,2 V; 15,6 V; 4,5 V; 7,2 A; 1,6 A B) 43,4 V; 16,8 V; 4,8 V; 7,7 A; 1,6 A C) 43,2 V; 16,8 V; 4,8 V; 7,2 A; 1,6 A D) 43,2 V; 16,6 V; 4,8 V; 7,2 A; 1,9 A E) 43,4 V; 12,8 V; 3,8 V; 7,7 A; 1,9 A
