Questão 23 — Tabela-Verdade e Expressões Booleanas (Eletrônica Digital) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2023

Eletrônica Digital Tabela-Verdade e Expressões Booleanas

Serviço de Seleção do Pessoal da Marinha 2023

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha — Telecomunicações · Caderno Amarela

Gabarito disponível

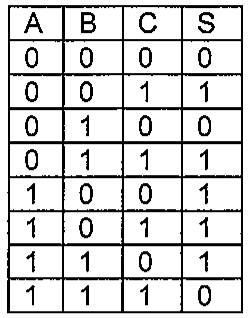

Observe a tabela abaixo.

Tabela-verdade com colunas A, B, C e S. Linhas (A B C → S): 000→0; 001→1; 010→0; 011→1; 100→1; 101→1; 110→1; 111→0.

A expressão booleana que está representada na tabela acima é:

Selecione uma alternativa A) S = A ⊕ C + B̄ · C B) S = A ⊕ C + A · B C) S = A · C + A · C̄ + A · B̄ D) S = A · C̄ + Ā · C + A · B E) S = A · C̄ + Ā · C + B · C

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 19
