Examine o circuito abaixo.

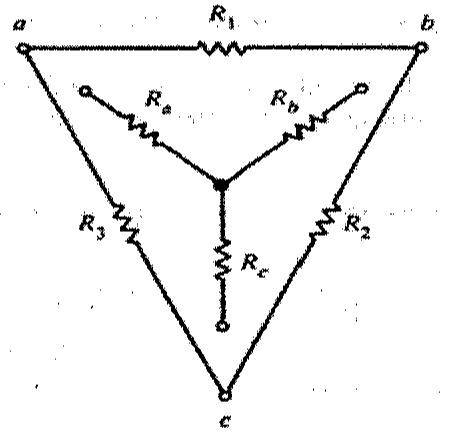

Circuito em delta com resistores R1 (entre a e b), R2 (entre b e c) e R3 (entre a e c), e circuito em estrela inscrito com Ra, Rb e Rc ligados a um nó central.

Circuito em delta com resistores R1 (entre a e b), R2 (entre b e c) e R3 (entre a e c), e circuito em estrela inscrito com Ra, Rb e Rc ligados a um nó central.

A partir do circuito Δ acima, determine os valores de Rₐ, R_b e R_c que correspondem ao seu circuito equivalente Y, respectivamente, e assinale a opção correta.
Dados: R₁ = 6Ω; R₂ = 4Ω; e R₃ = 2Ω.

Selecione uma alternativa A) 1Ω; 2Ω e 0,66Ω. B) 1,2Ω; 2,5Ω e 0,33Ω. C) 1Ω; 2Ω e 0,33Ω. D) 0,9Ω; 2,5Ω e 0,5Ω. E) 1Ω; 2,5Ω e 0,66Ω.
