Analise a figura a seguir.

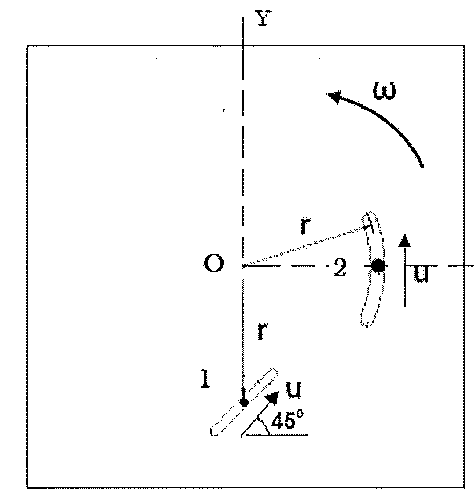

A figura acima representa dois pinos que deslizam em duas fendas cortadas em uma placa quadrada. Considere que quando a placa está em repouso, cada pino tem velocidade constante de módulo igual a u. A direção e o sentido da velocidade u desses pinos estão indicados nessa figura. Sabe-se que para o instante em que ocorre o posicionamento mostrado na figura, cada pino mantém a mesma velocidade constante u em relação à placa, quando esta gira em torno do ponto "O" com velocidade angular constante ω, no sentido anti-horário. Sendo assim, assinale a opção que apresenta as acelerações dos pinos P1 e P2, respectivamente.
A figura acima representa dois pinos que deslizam em duas fendas cortadas em uma placa quadrada. Considere que quando a placa está em repouso, cada pino tem velocidade constante de módulo igual a u. A direção e o sentido da velocidade u desses pinos estão indicados nessa figura. Sabe-se que para o instante em que ocorre o posicionamento mostrado na figura, cada pino mantém a mesma velocidade constante u em relação à placa, quando esta gira em torno do ponto "O" com velocidade angular constante ω, no sentido anti-horário. Sendo assim, assinale a opção que apresenta as acelerações dos pinos P1 e P2, respectivamente.
