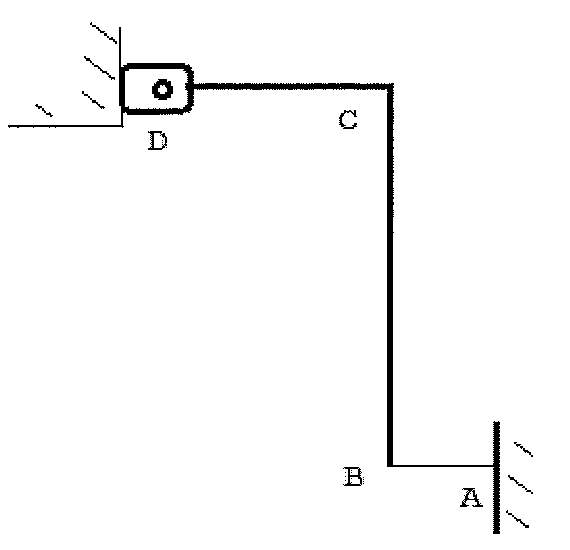

Analise a figura a seguir.
De acordo com a figura acima, a barra DCB, dobrada em L, está presa pela articulação em D e é mantida na posição mostrada (segmento DC horizontal e CB vertical) pelo fio horizontal AB. Considerando que a barra pesa 200N por metro linear, assinale a opção que apresenta, aproximadamente, o valor do ângulo θ que o segmento CB forma com a horizontal, quando o cabo AB é cortado e a barra atinge o equilíbrio, passando a ser suspensa apenas pela articulação em D.
Dados:
CD=160 mm
BC=480 mm
De acordo com a figura acima, a barra DCB, dobrada em L, está presa pela articulação em D e é mantida na posição mostrada (segmento DC horizontal e CB vertical) pelo fio horizontal AB. Considerando que a barra pesa 200N por metro linear, assinale a opção que apresenta, aproximadamente, o valor do ângulo θ que o segmento CB forma com a horizontal, quando o cabo AB é cortado e a barra atinge o equilíbrio, passando a ser suspensa apenas pela articulação em D.
Dados:
CD=160 mm
BC=480 mm
