Questão 14 — Análise de Circuitos em Corrente Contínua — Ponte de Resistores (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Análise de Circuitos em Corrente Contínua — Ponte de Resistores

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Observe o circuito abaixo.

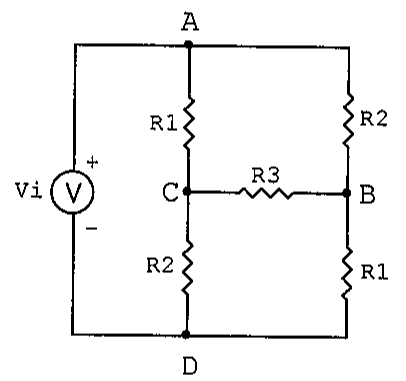

Circuito: fonte Vi entre os nós A (positivo) e D; ramo esquerdo com R1 de A a C e R2 de C a D; ramo direito com R2 de A a B e R1 de B a D; R3 liga C a B.

Circuito: fonte Vi entre os nós A (positivo) e D; ramo esquerdo com R1 de A a C e R2 de C a D; ramo direito com R2 de A a B e R1 de B a D; R3 liga C a B.

Dado que Vᵢ = 13 V, R₁ = 10 Ω, R₂ = 20 Ω e R₃ = 30 Ω., calcule o valor de VAB e a Pot (AB) respectivamente, e assinale a opção correta.

Selecione uma alternativa A) 8 V e 3,2 W B) 10 V e 5,0 W C) 4 V e 0,8 W D) 8 V e 0,4 W E) 10 V e 0,5 W

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final — Eletrônica — página 1
