Analise a figura abaixo.

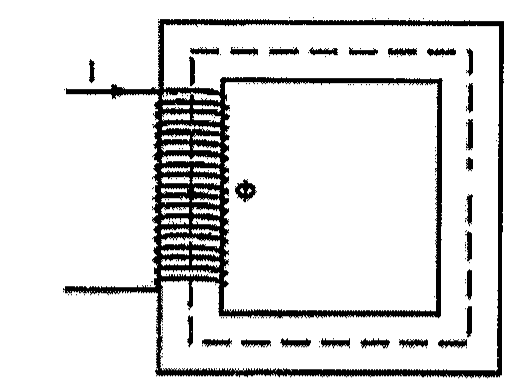

Núcleo ferromagnético quadrado com uma bobina enrolada na coluna esquerda, percorrida pela corrente i; linha tracejada indicando o caminho do fluxo Φ no núcleo.

Núcleo ferromagnético quadrado com uma bobina enrolada na coluna esquerda, percorrida pela corrente i; linha tracejada indicando o caminho do fluxo Φ no núcleo.

O núcleo ferromagnético representado na figura acima é formado por um único material e tem as seguintes características:
- Comprimento médio do material: 0,5 metros;
- Permeabilidade μ = 10 μ₀;
- Área da seção transversal 20 dm²;
- Corrente i = 1 A; e
- Fluxo magnético: Φ = 500 μ₀ Wb

Com base nessas informações, calcule a densidade do fluxo do ferromagnético, aproximadamente, e assinale a opção correta.

Selecione uma alternativa A) 3,14 x 10⁻³T B) 1,26 x 10⁻⁴T C) 1,26T D) 3,14 x 10⁻⁷T E) 1,26 x 10⁻²T
