Questão 49 — Resposta em Frequência — Diagrama de Bode Assintótico (Sistemas de Controle) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Sistemas de Controle Resposta em Frequência — Diagrama de Bode Assintótico

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Examine a figura abaixo,

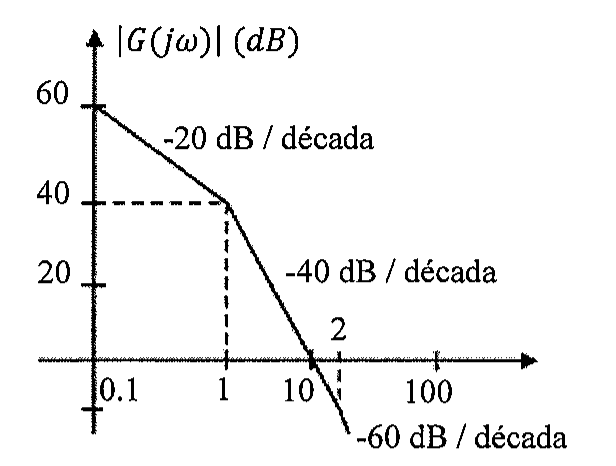

Diagrama de Bode de |G(jω)| (dB): 60 dB em ω = 0,1 com inclinação de −20 dB/década até 40 dB em ω = 1; depois −40 dB/década cruzando 0 dB perto de 10; marca '2' tracejada após 10, a partir da qual a inclinação passa a −60 dB/década. Eixo de frequência com marcas 0.1, 1, 10 e 100.

Diagrama de Bode de |G(jω)| (dB): 60 dB em ω = 0,1 com inclinação de −20 dB/década até 40 dB em ω = 1; depois −40 dB/década cruzando 0 dB perto de 10; marca '2' tracejada após 10, a partir da qual a inclinação passa a −60 dB/década. Eixo de frequência com marcas 0.1, 1, 10 e 100.

Considere o diagrama de bode aproximado pelas curvas assíntotas abaixo. A função de transferência G(s) correspondente ao diagrama é:

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final — Eletrônica — página 1
