Gabarito disponível

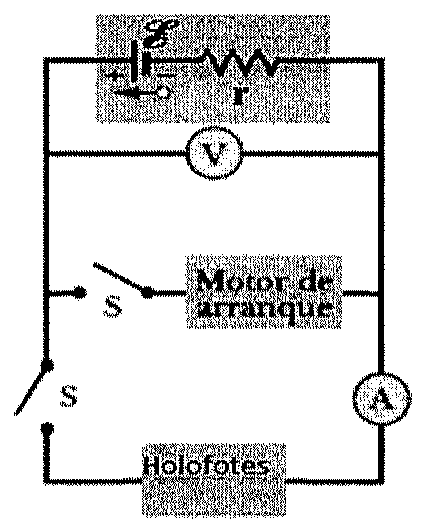

Examine a figura abaixo.
No esquema apresentado na figura acima, quando os holofotes de uma lancha são acesos, um amperímetro em série com os holofotes indica 20,0 A e um voltímetro em paralelo com os holofotes indica 12,0 V. Quando o motor de arranque é acionado, a leitura do amperímetro cai para 5,00 A e a luz dos holofotes fica mais fraca. Se a resistência interna da bateria é 0,0500 Ω e a resistência interna do amperímetro é desprezível, determine a força eletromotriz da bateria e a corrente no motor de arranque quando os holofotes estão acesos, assinalando a seguir a opção correta.
