Questão 2 — Transistores Bipolares — Configurações de Amplificadores (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Analógica Transistores Bipolares — Configurações de Amplificadores

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Determine a topologia de amplificador apresentada na figura abaixo e assinale a opção correta.

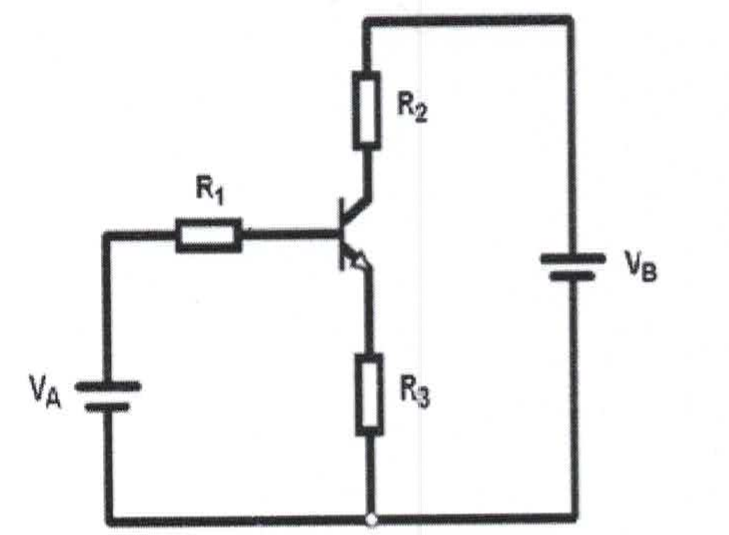

Circuito com transistor bipolar NPN: fonte VA em série com R1 ligada à base; coletor ligado a R2 e à fonte VB; emissor ligado a R3; R3 e os polos negativos das fontes VA e VB ligados a um nó comum.

Circuito com transistor bipolar NPN: fonte VA em série com R1 ligada à base; coletor ligado a R2 e à fonte VB; emissor ligado a R3; R3 e os polos negativos das fontes VA e VB ligados a um nó comum.

Selecione uma alternativa A) Coletor Estabilizado. B) Base Comum. C) Darlington. D) Emissor Comum. E) Transistor com Efeito de Campo.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2023 — página 1
