Questão 36 — Diodos Semicondutores — Polarização (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Analógica Diodos Semicondutores — Polarização

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Analise a condição das lâmpadas apresentadas no circuito abaixo e assinale a opção que apresenta as lâmpadas que não acendem.

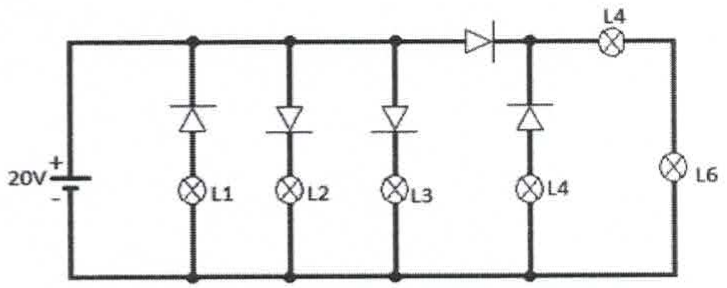

Circuito com fonte de 20 V e ramos em paralelo com diodos em série com as lâmpadas L1, L2, L3 e L4 (com orientações distintas dos diodos), um diodo série no ramo superior seguido de lâmpada rotulada L4 e da lâmpada L6 no ramo da direita.

Circuito com fonte de 20 V e ramos em paralelo com diodos em série com as lâmpadas L1, L2, L3 e L4 (com orientações distintas dos diodos), um diodo série no ramo superior seguido de lâmpada rotulada L4 e da lâmpada L6 no ramo da direita.

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2023 — página 1
