Examine a figura abaixo.

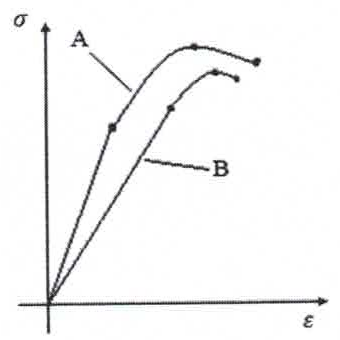

Gráfico tensão (σ) versus deformação (ε) com duas curvas, A e B, partindo da origem; a curva A tem inclinação inicial maior e atinge tensão máxima mais alta; a curva B fica abaixo da curva A.

Gráfico tensão (σ) versus deformação (ε) com duas curvas, A e B, partindo da origem; a curva A tem inclinação inicial maior e atinge tensão máxima mais alta; a curva B fica abaixo da curva A.

Dois corpos de prova, A e B, de materiais metálicos diferentes foram submetidos a um ensaio de tração, cujo gráfico tensão-deformação (σ-ε) resultante está apresentado na figura acima. Sobre os resultados do ensaio, analise as afirmativas abaixo e assinale a opção correta.

I- O material de A possui maior ductilidade que o material de B.
II- O material de A possui módulo de elasticidade menor que o material de B.
III- O material de A possui um limite de escoamento menor que o material de B.

Selecione uma alternativa A) Apenas a afirmativa I é verdadeira. B) Apenas as afirmativas I e II são verdadeiras. C) Apenas as afirmativas I e III são verdadeiras. D) Apenas as afirmativas II e III são verdadeiras. E) As afirmativas I, II e III são verdadeiras.
