Desenho Técnico Mecânico Tolerâncias e Ajustes — Sistema Furo-Base

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Em determinado projeto, foi especificado que um certo acoplamento deve possuir ajuste no sistema Furo-Base com a designação 35 H7/f6. Com base nas tabelas abaixo, assinale a opção que apresenta a classe de ajuste (com folga, com interferência ou incerto/indeterminado e que indica a folga ou interferência máxima, quando aplicável).

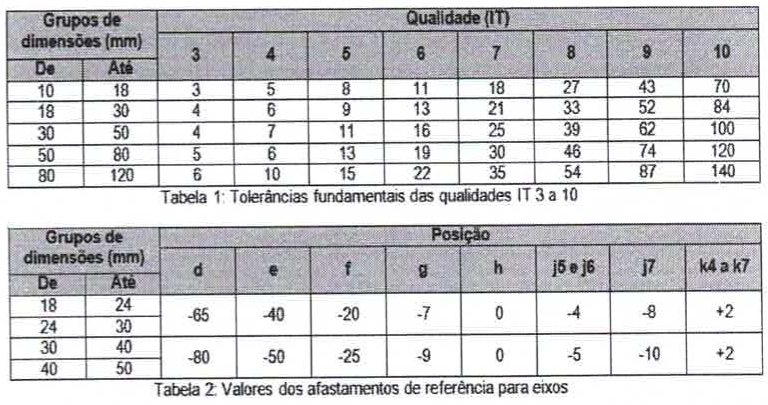

Tabela 1: tolerâncias fundamentais das qualidades IT 3 a 10 por grupos de dimensões (mm); Tabela 2: valores dos afastamentos de referência para eixos (posições d, e, f, g, h, j5 e j6, j7, k4 a k7) por grupos de dimensões.

Tabela 1: tolerâncias fundamentais das qualidades IT 3 a 10 por grupos de dimensões (mm); Tabela 2: valores dos afastamentos de referência para eixos (posições d, e, f, g, h, j5 e j6, j7, k4 a k7) por grupos de dimensões.

Selecione uma alternativa A) Ajuste com folga. Folga máxima: 25 µm. B) Ajuste com folga. Folga máxima: 66 µm. C) Ajuste incerto/indeterminado. Folga máxima: 25 µm e interferência máxima: 25 µm. D) Ajuste com interferência. Interferência máxima: 25 µm. E) Ajuste com interferência. Interferência máxima: 66 µm.
