Questão 10 — Circuitos de Corrente Contínua — Leis de Kirchhoff (Eletricidade) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletricidade Circuitos de Corrente Contínua — Leis de Kirchhoff

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Considere o circuito elétrico abaixo.

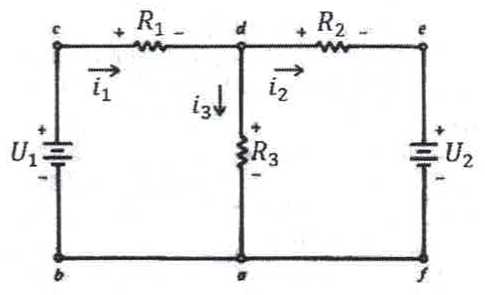

Circuito com fonte U₁ à esquerda, resistor R₁ entre os nós c e d com corrente i₁, resistor R₃ entre os nós d e a com corrente i₃ para baixo, resistor R₂ entre os nós d e e com corrente i₂ e fonte U₂ à direita; nós inferiores b, a e f.

Circuito com fonte U₁ à esquerda, resistor R₁ entre os nós c e d com corrente i₁, resistor R₃ entre os nós d e a com corrente i₃ para baixo, resistor R₂ entre os nós d e e com corrente i₂ e fonte U₂ à direita; nós inferiores b, a e f.

Sendo U₁ = 6V, U₂ = 1V, R₁ = 2Ω, R₂ = 1Ω, qual deve ser o valor do resistor R₃ para que a corrente i₃ seja igual a 40/13 A?

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final — Mecânica, Amarela — página 2
