Analise a figura a seguir.

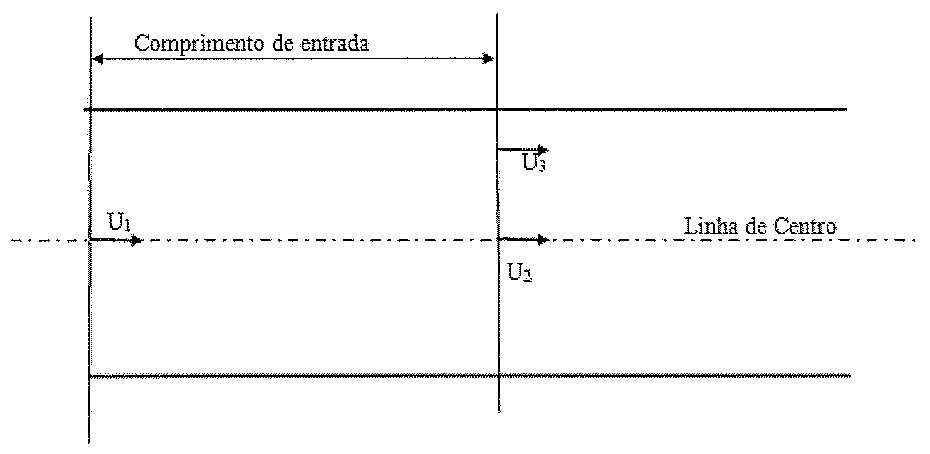

Escoamento entre duas placas planas paralelas com indicação do comprimento de entrada; velocidade U1 na linha de centro no início, U2 na linha de centro ao fim do comprimento de entrada e U3 próxima à placa superior na mesma seção.

Escoamento entre duas placas planas paralelas com indicação do comprimento de entrada; velocidade U1 na linha de centro no início, U2 na linha de centro ao fim do comprimento de entrada e U3 próxima à placa superior na mesma seção.

A figura acima representa, esquematicamente, o escoamento incompressível e viscoso entre duas placas planas infinitas e paralelas. Sabendo que os tamanhos das setas que representam o vetor velocidade NÃO estão em escala e que U₁ e U₂ estão sobre a linha de centro, é correto afirmar que:

Selecione uma alternativa A) U₁ = U₂ > U₃ B) U₁ = U₂ = U₃ C) U₁ > U₂ > U₃ D) U₁ < U₂ > U₃ E) U₁ < U₂ = U₃
