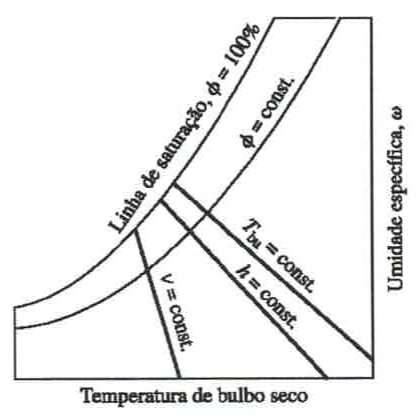

Examine o gráfico abaixo.
O estado do ar atmosférico a uma pressão específica é determinado por duas propriedades intensivas independentes. As propriedades de misturas ar-vapor d’água são mostradas no gráfico acima, que é amplamente utilizado para visualizar os processos termodinâmicos de condicionamento do ar atmosférico. Nele estão representados no eixo vertical a umidade específica ou absoluta ω e no eixo horizontal a temperatura de bulbo seco. Além disso, há retas que representam o volume específico v, entalpia h e temperatura de bulbo úmido T_bu constantes e curvas que representam umidade relativa ϕ constante. Com base nessas informações, como é denominado tal gráfico?
