Questão 38 — Projeções Ortogonais — Vistas (Desenho Técnico Mecânico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Desenho Técnico Mecânico Projeções Ortogonais — Vistas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Examine as figuras abaixo.

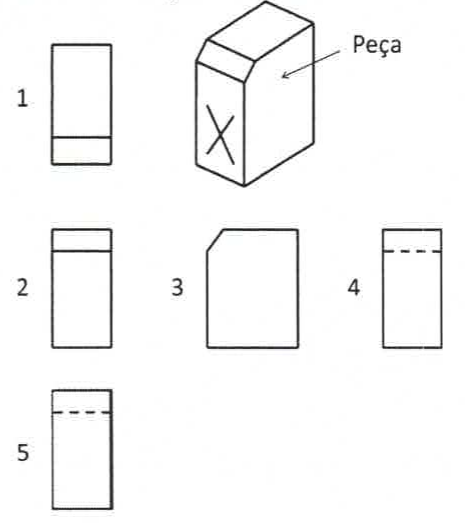

Perspectiva de uma peça prismática com um chanfro, com a marcação “X” em uma das faces, e cinco vistas ortogonais numeradas de 1 a 5.

Perspectiva de uma peça prismática com um chanfro, com a marcação “X” em uma das faces, e cinco vistas ortogonais numeradas de 1 a 5.

As figuras de 1 a 5 apresentadas acima são vistas ortogonais da peça. Assinale a opção que corresponde à vista em que é possível ver a marcação “X” na peça.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final — Mecânica, Amarela — página 2
