Questão 27 — Escoamento em Orifícios — Esvaziamento de Reservatórios (Mecânica dos Fluidos) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Mecânica dos Fluidos Escoamento em Orifícios — Esvaziamento de Reservatórios

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Mecânica · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

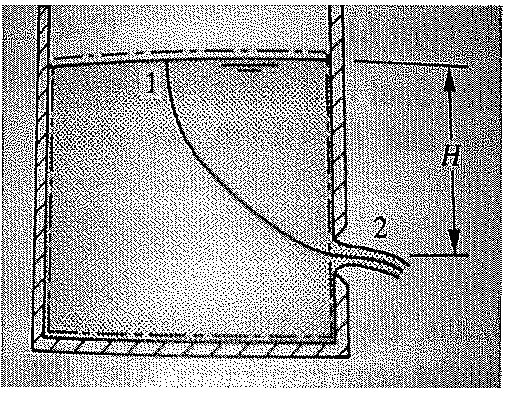

Reservatório com orifício lateral próximo ao fundo; linha de corrente do ponto 1 na superfície livre ao ponto 2 no jato de saída; altura H entre a superfície e o orifício.

Reservatório com orifício lateral próximo ao fundo; linha de corrente do ponto 1 na superfície livre ao ponto 2 no jato de saída; altura H entre a superfície e o orifício.

Em relação a figura acima, assinale a opção que apresenta, o valor mais próximo, respectivamente, da vazão volumétrica através da área de saída do reservatório mostrado nessa figura, e o tempo necessário para o nível do líquido diminuir de 1,0 m para 0,5 m.

Dados:
superfície do tanque = 6 m²
área transversal da vena contracta da saída = 0,002m²
altura H = 1m

Selecione uma alternativa A) 8,86 l/s e 396 s B) 4,43 l/s e 250 s C) 13,29 l/s e 594 s D) 5,25 l/s e 148 s E) 8,86 l/s e 445 s
