Questão 50 — Esforços Combinados — Tração, Flexão e Torção (Resistência dos Materiais) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Resistência dos Materiais Esforços Combinados — Tração, Flexão e Torção

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

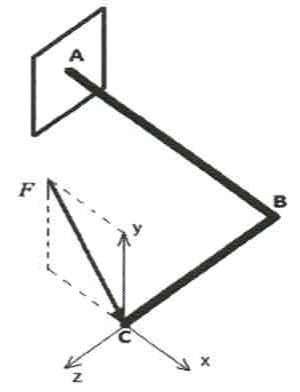

Estrutura espacial com barra AB engastada na parede no ponto A e barra BC perpendicular; no ponto C atua uma força F inclinada; eixos x, y e z com origem em C.

Estrutura espacial com barra AB engastada na parede no ponto A e barra BC perpendicular; no ponto C atua uma força F inclinada; eixos x, y e z com origem em C.

A figura acima mostra uma estrutura composta de duas barras, AB e BC, na qual a barra AB está fixada à parede no ponto A e uma força externa F é aplicada à extremidade da barra BC, no ponto C. Considere os eixos x, y e z ortogonais. Com base nessas informações, a quais tipos de esforços a barra AB é submetida?

Selecione uma alternativa A) Apenas tração. B) Apenas torção e flexão. C) Apenas tração e torção. D) Apenas flexão e tração. E) Tração, flexão e torção.
