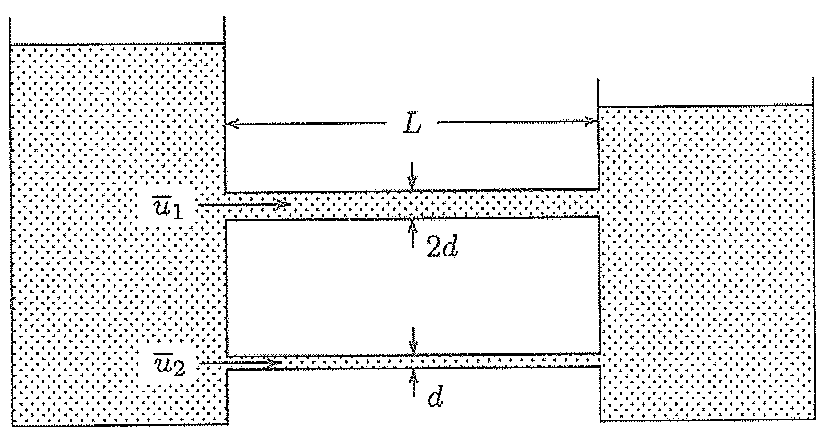

Analise a figura a seguir.
Considere o sistema de tubos e reservatórios representados, esquematicamente, na figura acima. Sabe-se que a água escoa de um grande reservatório para outro, a superfície de cada um dos reservatórios está sujeita a mesma pressão, e os tubos e os reservatórios são feitos de aço comercial. Se d=4" e ū₂=16 pés/s, assinale a opção que apresenta, aproximadamente, o valor de ū₁.
Dados:
As perdas menores podem ser ignoradas.
Considere ν = 1,08xX10⁻⁵ ft²/s
Considere o sistema de tubos e reservatórios representados, esquematicamente, na figura acima. Sabe-se que a água escoa de um grande reservatório para outro, a superfície de cada um dos reservatórios está sujeita a mesma pressão, e os tubos e os reservatórios são feitos de aço comercial. Se d=4" e ū₂=16 pés/s, assinale a opção que apresenta, aproximadamente, o valor de ū₁.
Dados:
As perdas menores podem ser ignoradas.
Considere ν = 1,08xX10⁻⁵ ft²/s
