Questão 8 — Árvores de Decisão e Expressões Lógicas (Lógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Lógica Árvores de Decisão e Expressões Lógicas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico do Corpo Auxiliar da Marinha (CP-T) — Informática · Caderno Amarela

Gabarito disponível

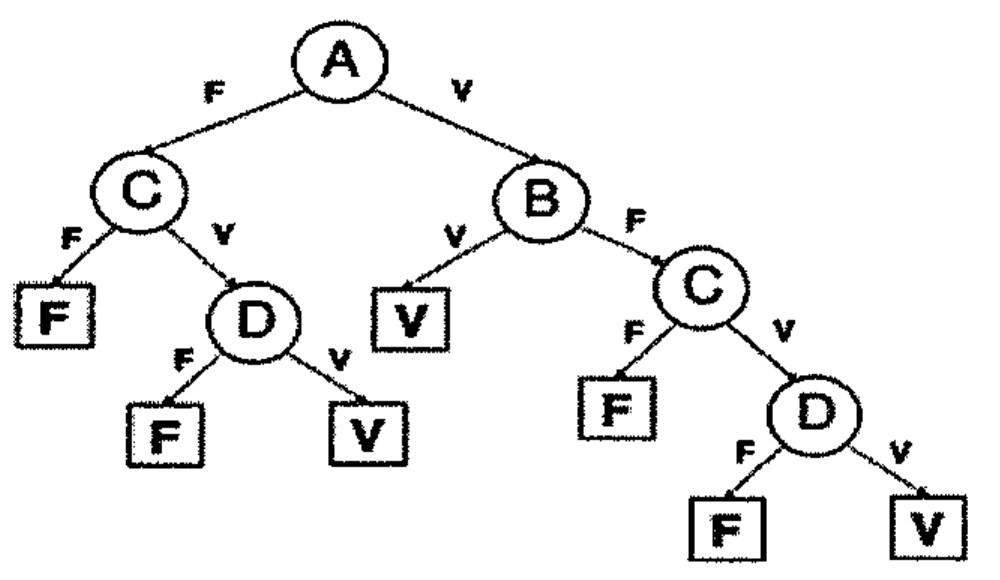

Examine a árvore de decisão abaixo.

Árvore de decisão binária. Raiz A: ramo F leva ao nó C, ramo V leva ao nó B. Nó C (à esquerda): F leva à folha F; V leva ao nó D, cujo ramo F leva à folha F e ramo V à folha V. Nó B: V leva à folha V; F leva ao nó C, cujo ramo F leva à folha F e ramo V leva ao nó D, cujo ramo F leva à folha F e ramo V à folha V.

Árvore de decisão binária. Raiz A: ramo F leva ao nó C, ramo V leva ao nó B. Nó C (à esquerda): F leva à folha F; V leva ao nó D, cujo ramo F leva à folha F e ramo V à folha V. Nó B: V leva à folha V; F leva ao nó C, cujo ramo F leva à folha F e ramo V leva ao nó D, cujo ramo F leva à folha F e ramo V à folha V.

Considerando a Árvore de Decisão acima, assinale a opção correta que apresenta uma expressão lógica entre as variáveis booleanas A, B, C e D.

Selecione uma alternativa A) (A ∨ B) ∧ (C ∧ D) B) (A ∧B) ∧ (C ∧ D) C) (A ∧B) ∨ (C ∧ D) D) (A ∨B) ∧ (C ∨ D) E) (A ∧B) ∨ (C ∨ D)
