Questão 49 — Misturas — Curvas de Mudança de Estado (Química) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil — Colégio Naval 2023

Química Misturas — Curvas de Mudança de Estado

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil — Colégio Naval · Admissão ao Colégio Naval (CPACN) · Caderno Amarela

Gabarito disponível

Ligas metálicas são uma tecnologia muito importante, pois a adição de um ou mais elementos de liga a um metal puro possibilita a manipulação de diversas propriedades desse metal. Na indústria naval, destacam-se as ligas de cuproníquel, utilizadas como trocadores de calor, destiladores e tubulações diversas. A figura abaixo apresenta curvas de solidificação do cobre puro e de uma dessas ligas.

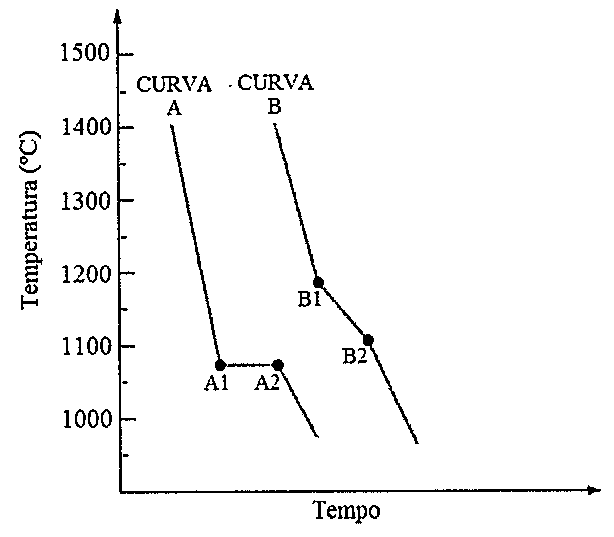

Gráfico de temperatura (°C), de 1000 a 1500, em função do tempo, com duas curvas de resfriamento. Curva A: desce de cerca de 1400 °C até o ponto A1 (cerca de 1080 °C), segue em patamar horizontal até A2 e volta a descer. Curva B: desce de cerca de 1400 °C até B1 (cerca de 1190 °C), continua descendo com inclinação menor até B2 (cerca de 1110 °C) e volta a descer com inclinação maior.

Gráfico de temperatura (°C), de 1000 a 1500, em função do tempo, com duas curvas de resfriamento. Curva A: desce de cerca de 1400 °C até o ponto A1 (cerca de 1080 °C), segue em patamar horizontal até A2 e volta a descer. Curva B: desce de cerca de 1400 °C até B1 (cerca de 1190 °C), continua descendo com inclinação menor até B2 (cerca de 1110 °C) e volta a descer com inclinação maior.

Com relação a essas curvas, assinale a opção correta.

Selecione uma alternativa A) Entre os tempos A1 e A2 há um sistema bifásico, já entre os tempos B1 e B2 há um monofásico. B) Na temperatura de 1150 °C, o cobre puro está gasoso e a liga cuproníquel no estado líquido. C) Na temperatura de 1400 °C, tanto o cobre puro quanto a liga cuproníquel estão no estado sólido. D) A curva B corresponde ao cobre puro, enquanto a liga cuproníquel corresponde à curva A. E) Abaixo de 1000°C, o cobre puro e a liga cuproníquel encontram-se no mesmo estado físico.
