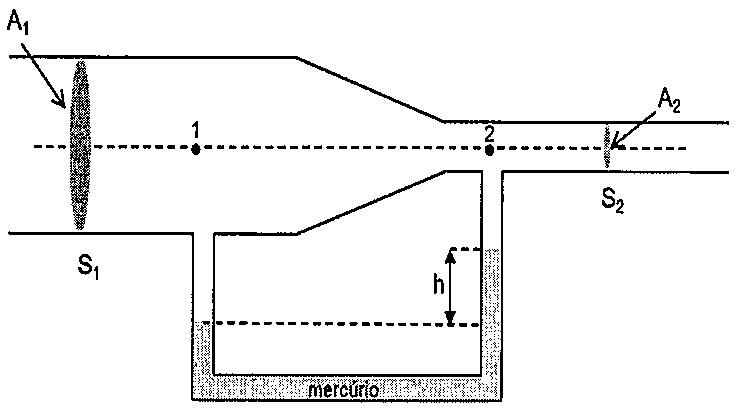

Examine a figura abaixo.
A figura acima apresenta uma esquematização de uma tubulação hidráulica horizontal pela qual escoa um líquido ideal em regime permanente. Os pontos 1 e 2 indicados, pertencentes a uma mesma reta horizontal, estão situados sobre os ramos de um tubo em forma de U contendo mercúrio, de massa específica μHg, em que se observa, no mercúrio, um desnível h. As áreas das seções retas S₁ e S₂ são, respectivamente, A₁ e A₂, tal que A₁ = 3A₂. Sendo g a aceleração da gravidade e sabendo que a massa específica do líquido é μHg/10, qual é o módulo da velocidade do líquido no ponto 2?
A figura acima apresenta uma esquematização de uma tubulação hidráulica horizontal pela qual escoa um líquido ideal em regime permanente. Os pontos 1 e 2 indicados, pertencentes a uma mesma reta horizontal, estão situados sobre os ramos de um tubo em forma de U contendo mercúrio, de massa específica μHg, em que se observa, no mercúrio, um desnível h. As áreas das seções retas S₁ e S₂ são, respectivamente, A₁ e A₂, tal que A₁ = 3A₂. Sendo g a aceleração da gravidade e sabendo que a massa específica do líquido é μHg/10, qual é o módulo da velocidade do líquido no ponto 2?
