Questão 39 — Identificação de desenhos (NBR 6492) (Desenho Técnico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Desenho Técnico Identificação de desenhos (NBR 6492)

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP/2024) — Edificações · Caderno Amarela

Gabarito disponível

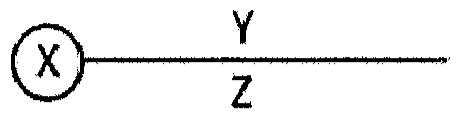

De acordo com a NBR 6492:2021, considere a figura abaixo e assinale a opção que corresponde às letras X, Y e Z respectivamente.

Círculo com a letra X à esquerda, ligado a uma linha horizontal; acima da linha, a letra Y; abaixo da linha, a letra Z.

Círculo com a letra X à esquerda, ligado a uma linha horizontal; acima da linha, a letra Y; abaixo da linha, a letra Z.

Selecione uma alternativa A) Título do desenho, número do desenho e escala do desenho. B) Escala do desenho, título do desenho e número do desenho. C) Título do desenho, escala do desenho e número do desenho. D) Número do desenho, escala do desenho e título do desenho. E) Número do desenho, título do desenho e escala do desenho.
