Questão 9 — Simbologia de Componentes Elétricos (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2024

Circuitos Elétricos Simbologia de Componentes Elétricos

Serviço de Seleção do Pessoal da Marinha 2024

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha — Eletrônica · Caderno Amarela

Gabarito disponível

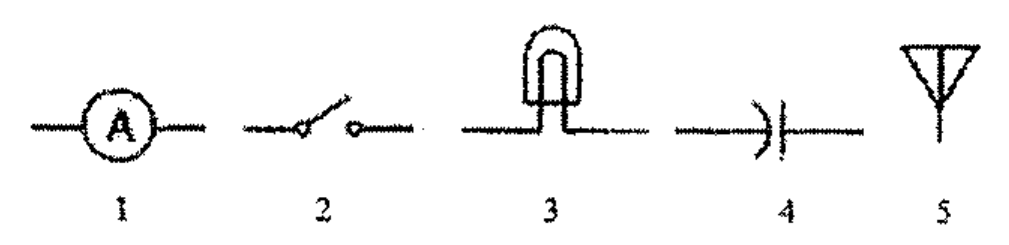

Assinale a opção que apresenta a correta identificação dos símbolos-padrão relacionados abaixo:

Cinco símbolos numerados: 1 círculo com a letra A; 2 contato de chave aberta; 3 símbolo em forma de arco com dois terminais; 4 duas placas paralelas, uma reta e uma curva; 5 triângulo invertido sobre haste.

Cinco símbolos numerados: 1 círculo com a letra A; 2 contato de chave aberta; 3 símbolo em forma de arco com dois terminais; 4 duas placas paralelas, uma reta e uma curva; 5 triângulo invertido sobre haste.

Selecione uma alternativa A) 1- Amperímetro, 2- Chave, 3- Lâmpada, 4- Capacitor e 5- Antena. B) 1- Galvanômetro, 2- Chave, 3- Indutor, 4- Capacitor e 5- Cristal. C) 1- Amperímetro, 2- Chave, 3- Antena, 4- Capacitor e 5- Lâmpada. D) 1- Antena, 2- Chave, 3- Lâmpada, 4- Capacitor e 5- Amperímetro. E) 1- Amperímetro, 2- Reostato, 3- Antena, 4- Capacitor e 5- Lâmpada.
