Observe o circuito abaixo.

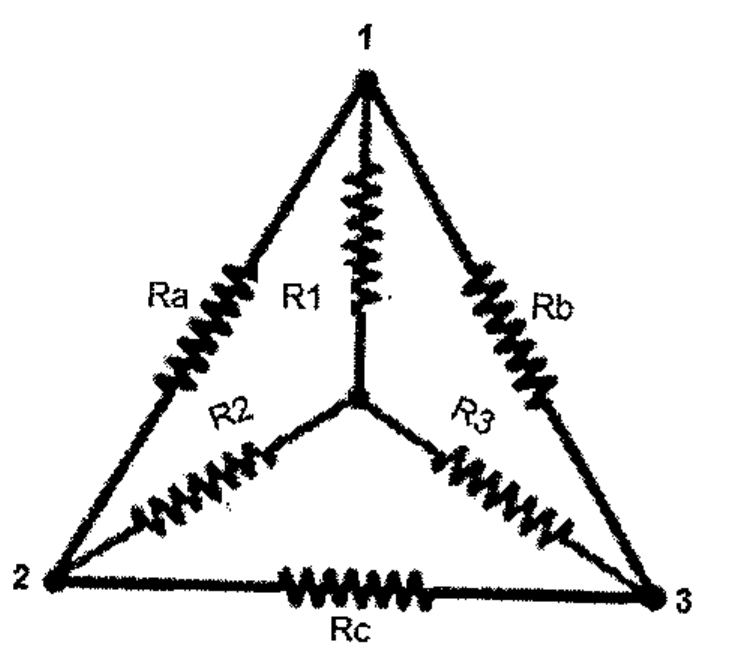

Rede triangular com vértices 1, 2 e 3: resistores Ra entre 1 e 2, Rb entre 1 e 3 e Rc entre 2 e 3, e uma estrela interna com R1 ligado ao vértice 1, R2 ao vértice 2 e R3 ao vértice 3.

Rede triangular com vértices 1, 2 e 3: resistores Ra entre 1 e 2, Rb entre 1 e 3 e Rc entre 2 e 3, e uma estrela interna com R1 ligado ao vértice 1, R2 ao vértice 2 e R3 ao vértice 3.

Considerando o cálculo de redes elétricas e a conversão entre redes Δ-Y, determine o valor da resistência R₁ do circuito acima e assinale a opção correta.
