Observe o circuito abaixo.

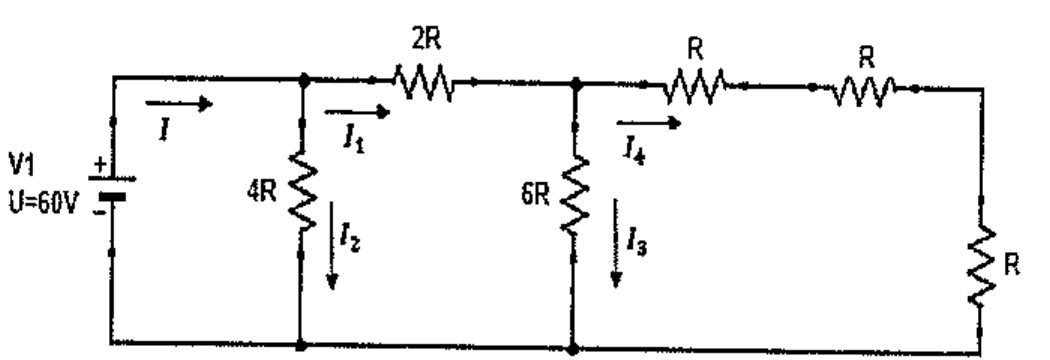

Circuito em escada com fonte V1 (U = 60 V) e corrente I: resistor 4R em derivação (corrente I2), resistor 2R em série (corrente I1), resistor 6R em derivação (corrente I3) e ramo com corrente I4 formado por dois resistores R em série e um resistor R ao final.

Circuito em escada com fonte V1 (U = 60 V) e corrente I: resistor 4R em derivação (corrente I2), resistor 2R em série (corrente I1), resistor 6R em derivação (corrente I3) e ramo com corrente I4 formado por dois resistores R em série e um resistor R ao final.

Com base nessas informações, determine o valor da corrente I₃ e o valor da potência dissipada no resistor de 6R Ω, respectivamente e assinale a opção correta.
Dado: R = 10 Ω.

Selecione uma alternativa A) 0,2 A e 2,4 W. B) 0,3 A e 5,4 W. C) 0,5 A e 15 W. D) 0,8 A e 15 W. E) 1,0 A e 60 W.
