Questão 9 — Circuito RLC Série — Ressonância (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Circuitos Elétricos Circuito RLC Série — Ressonância

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Técnico

Marinha do Brasil · Corpo Auxiliar de Praças — Eletrotécnica · Caderno Amarela

Gabarito disponível

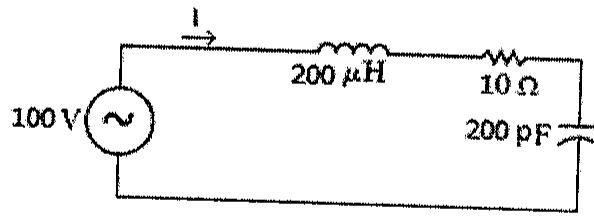

Examine a figura abaixo.

Circuito série com fonte senoidal de 100 V, indutor de 200 μH, resistor de 10 Ω e capacitor de 200 pF; corrente I indicada no ramo superior.

Circuito série com fonte senoidal de 100 V, indutor de 200 μH, resistor de 10 Ω e capacitor de 200 pF; corrente I indicada no ramo superior.

Admitindo que o circuito apresentado acima está em ressonância, assinale a opção que apresenta o valor da corrente I.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 6
