Questão 18 — NBR 5410 — Esquemas de Aterramento (Instalações Elétricas) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Instalações Elétricas NBR 5410 — Esquemas de Aterramento

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Técnico

Marinha do Brasil · Corpo Auxiliar de Praças — Eletrotécnica · Caderno Amarela

Gabarito disponível

Analise o diagrama abaixo.

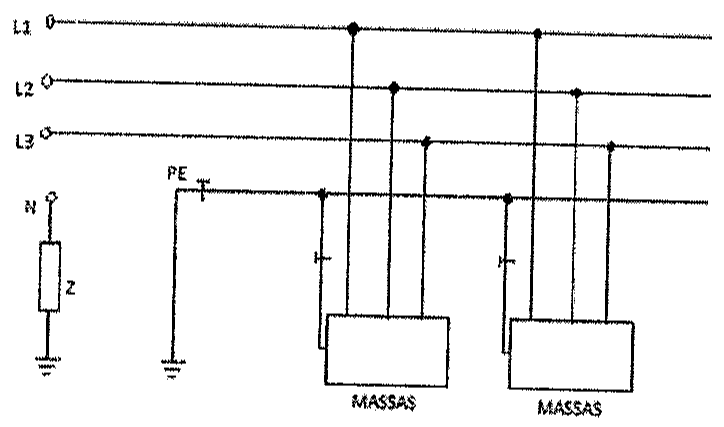

Diagrama com linhas L1, L2 e L3, neutro N ligado à terra por meio de uma impedância Z, condutor PE aterrado separadamente e duas massas de equipamentos ligadas ao PE.

Diagrama com linhas L1, L2 e L3, neutro N ligado à terra por meio de uma impedância Z, condutor PE aterrado separadamente e duas massas de equipamentos ligadas ao PE.

Segundo a NBR-5410:2004, o esquema de aterramento representado no diagrama acima é:

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 6
