A figura abaixo apresenta o diagrama fasorial de um transformador.

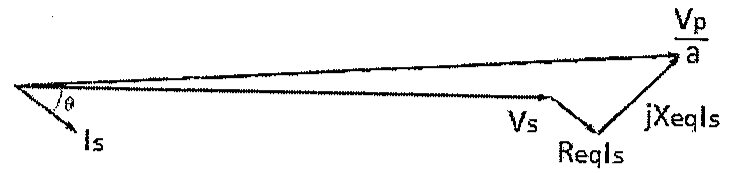

Diagrama fasorial do transformador: corrente Is com ângulo θ em relação à tensão Vs; queda ReqIs e jXeqIs somadas a Vs, resultando em Vp/a.

Diagrama fasorial do transformador: corrente Is com ângulo θ em relação à tensão Vs; queda ReqIs e jXeqIs somadas a Vs, resultando em Vp/a.

Onde:
Vp: tensão primária;
a: relação de transformação;
Is corrente no secundário;
Vs: tensão no secundário;
Req: resistência equivalente; e
jXeq: reatância equivalente.

Com base nessas informações, é correto afirmar que esse transformador está operando:

Selecione uma alternativa A) com um fator de potência atrasado. B) com um fator de potência unitário. C) com um fator de potência adiantado. D) vazio com fator de potência atrasado. E) a plena carga com fator de potência adiantado.
