Analise o circuito abaixo.

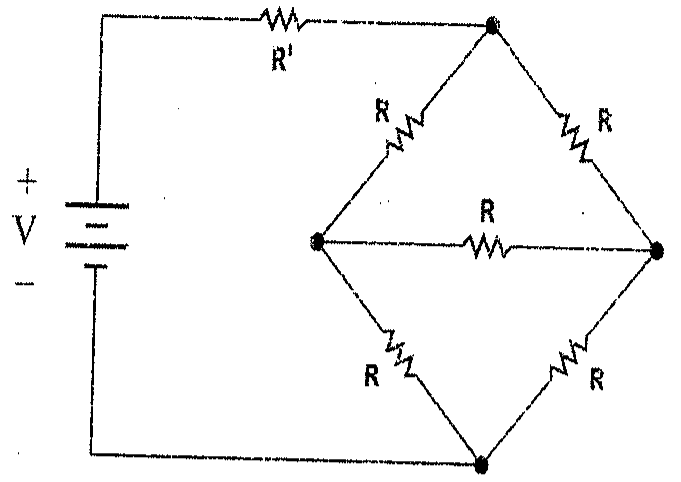

Circuito com fonte V em série com resistor R' alimentando uma ponte de cinco resistores R, um deles ligado entre os nós centrais.

Circuito com fonte V em série com resistor R' alimentando uma ponte de cinco resistores R, um deles ligado entre os nós centrais.

No circuito acima, qual é a potência dissipada de R'?

Dado: R' = R.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 6
