Questão 19 — Momento de Inércia (Resistência dos Materiais) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Resistência dos Materiais Momento de Inércia

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Estruturas Navais · Caderno Amarela

Gabarito disponível

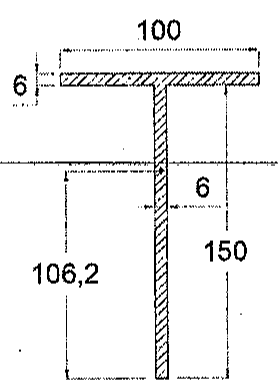

A seção transversal de um elemento estrutural de um navio está representada na figura abaixo.
Seção transversal em T: mesa de 100 de largura e 6 de espessura, alma de 6 de espessura, altura total 150 e distância de 106,2 da base até o eixo do centroide.

Seção transversal em T: mesa de 100 de largura e 6 de espessura, alma de 6 de espessura, altura total 150 e distância de 106,2 da base até o eixo do centroide.

Sabendo que o centroide está localizado a y = 106,2 mm da linha de referência, o momento de inércia da área da seção transversal em torno do eixo neutro é de aproximadamente:

Selecione uma alternativa A) 2,6 . 10⁶ mm⁴. B) 3,2 . 10⁶ mm⁴. C) 3,8 . 10⁶ mm⁴. D) 4,0 . 10⁶ mm⁴. E) 4,2 . 10⁶ mm⁴.
