Questão 2 — Válvulas Reguladoras de Fluxo (Sistemas Hidráulicos e Pneumáticos) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Sistemas Hidráulicos e Pneumáticos Válvulas Reguladoras de Fluxo

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Sistemas Elétricos, Eletrônicos de Controle · Caderno Amarela

Gabarito disponível

Observe o diagrama a seguir.

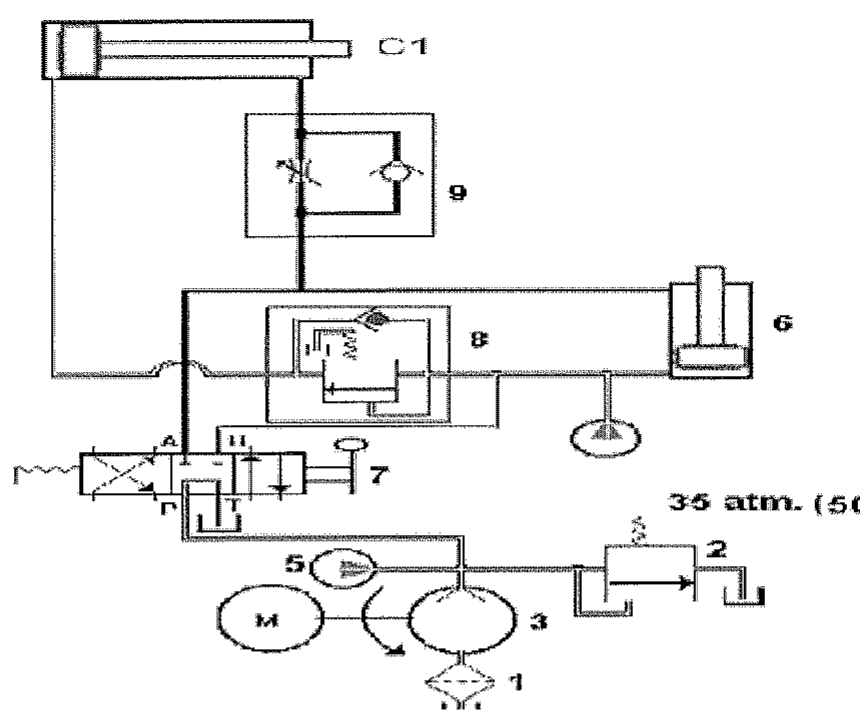

Diagrama hidráulico com cilindro C1, válvula 9 (reguladora de fluxo com retenção), válvula 8, cilindro 6, válvula direcional 7, bomba 3 acionada por motor M, componentes 1, 2 e 5 e indicação 35 atm.

Diagrama hidráulico com cilindro C1, válvula 9 (reguladora de fluxo com retenção), válvula 8, cilindro 6, válvula direcional 7, bomba 3 acionada por motor M, componentes 1, 2 e 5 e indicação 35 atm.

O diagrama da figura acima, representa parte do sistema de controle do Leme, de um navio. Ao ser observada a atuação da válvula 9, pode-se afirmar que se a mesma for invertida, sua função será de regular o fluxo de

Selecione uma alternativa A) entrada da câmera dianteira do cilindro C1 e liberar a passagem direta do fluxo de saída da câmera de segurança do referido cilindro. B) entrada e saída da câmera dianteira do cilindro 6. C) entrada da câmera dianteira do cilindro C1 e liberar a passagem direta do fluxo de saída da câmera dianteira do referido cilindro. D) entrada e saída da câmera dianteira do cilindro C1. E) saída da câmera dianteira do cilindro C1 e liberar a passagem direta do fluxo de entrada da câmera dianteira do referido cilindro.
