Observe as vistas ortogonais apresentadas a seguir.

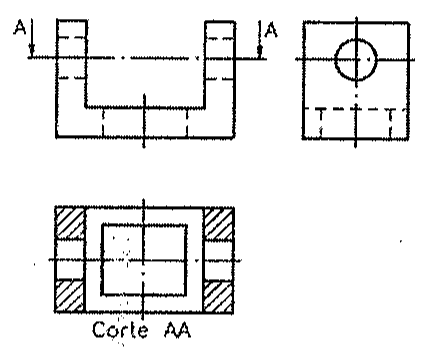

Vistas ortogonais de peça em U com furos, indicação do plano de corte A-A na vista frontal e vista em corte identificada como Corte AA.

Vistas ortogonais de peça em U com furos, indicação do plano de corte A-A na vista frontal e vista em corte identificada como Corte AA.

Nessa representação foi utilizado um plano de corte:

Selecione uma alternativa A) longitudinal vertical. B) transversal vertical. C) composto por planos concorrentes. D) longitudinal horizontal. E) composto por planos paralelos.

Ver gabarito

Gabarito: D
