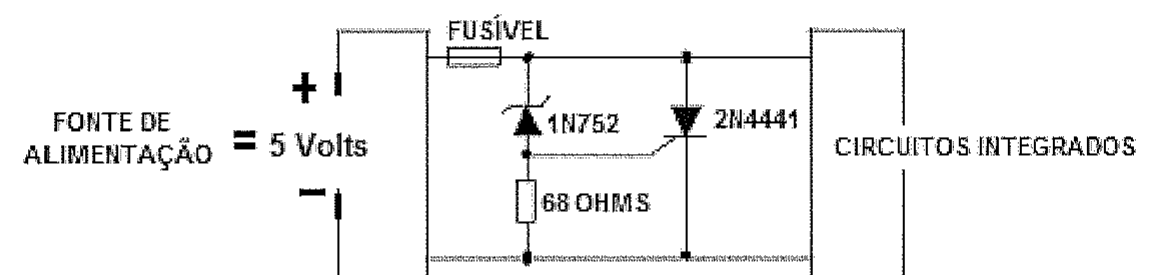

Analise o circuito a seguir.
Os fabricantes de Circuitos Integrados (CI) estão continuamente buscando formas de colocar um número maior de componentes (diodos, resistores, transistores, etc.) em um único "CI". Portanto as fontes de alimentação eletrônicas requerem uma proteção eficiente, porque os "CIs" não resistem as variações excessivas de tensão. Em relação ao circuito acima, determine o valor de tensão em que o fusível atua, e assinale a opção correta.
Dados: resistência zener 11 ohms; corrente de disparo 30 mA; tensão de disparo 0,75 Volts; tensão zener 5,6 Volts.
Os fabricantes de Circuitos Integrados (CI) estão continuamente buscando formas de colocar um número maior de componentes (diodos, resistores, transistores, etc.) em um único "CI". Portanto as fontes de alimentação eletrônicas requerem uma proteção eficiente, porque os "CIs" não resistem as variações excessivas de tensão. Em relação ao circuito acima, determine o valor de tensão em que o fusível atua, e assinale a opção correta.
Dados: resistência zener 11 ohms; corrente de disparo 30 mA; tensão de disparo 0,75 Volts; tensão zener 5,6 Volts.
