Questão 25 — Simbologia Pneumática (Sistemas Hidráulicos e Pneumáticos) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Sistemas Hidráulicos e Pneumáticos Simbologia Pneumática

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Sistemas Elétricos, Eletrônicos de Controle · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

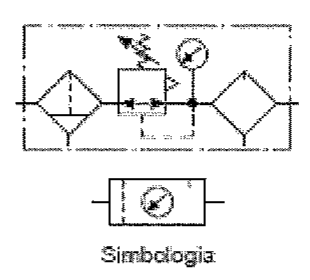

Símbolo pneumático detalhado com filtro, válvula reguladora de pressão com manômetro e lubrificador, e abaixo o símbolo simplificado com a legenda Simbologia.

Símbolo pneumático detalhado com filtro, válvula reguladora de pressão com manômetro e lubrificador, e abaixo o símbolo simplificado com a legenda Simbologia.

A simbologia acima, representa um dos mais importantes componentes da linha pneumática. Pode-se afirmar que este símbolo representa uma unidade de

Selecione uma alternativa A) separação ou trimer. B) conservação ou condicionamento. C) selagem. D) Absorção. E) Adsorção ou adsorvedor.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 10
