Questão 19 — Estática — Reações de Apoio em Vigas (Mecânica Geral) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Mecânica Geral Estática — Reações de Apoio em Vigas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Técnico

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Mecânica · Caderno Amarela

Gabarito disponível

Analise a figura abaixo.

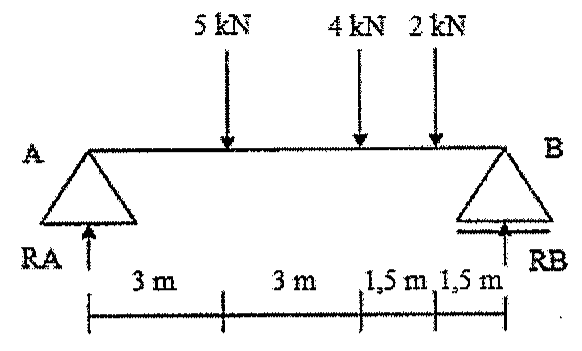

Viga biapoiada nos pontos A e B com cargas concentradas de 5 kN, 4 kN e 2 kN; reações RA e RB; vãos de 3 m, 3 m, 1,5 m e 1,5 m.

A partir da análise da figura acima, determine as reações de apoio nos pontos A e B, da viga biapoiada com cargas concentradas e assinale a opção que apresenta os valores para RA e RB, respectivamente.

Selecione uma alternativa A) 4 kN e 7 kN B) 6 kN e 5 kN C) 3 kN e 8 kN D) 5 kN e 6 kN E) 7 kN e 4 kN
