Questão 24 — Válvulas (Tubulações Industriais) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Tubulações Industriais Válvulas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Técnico

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Mecânica · Caderno Amarela

Gabarito disponível

Analise a figura abaixo.

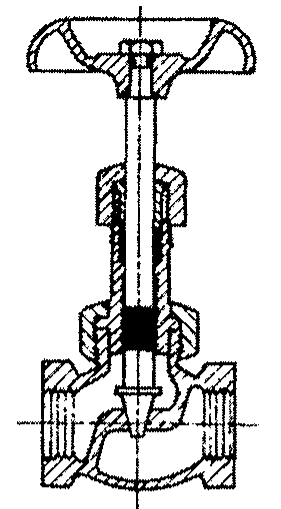

Desenho em corte de uma válvula com volante, haste, gaxeta e obturador, com entrada e saída roscadas alinhadas.

Identifique o desenho do corte de válvula e assinale a opção correta.

Selecione uma alternativa A) Válvula de globo reta. B) Válvula de globo angular. C) Válvula de retenção. D) Válvula de gaveta. E) Válvula de globo de agulha.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 14
