Gabarito disponível

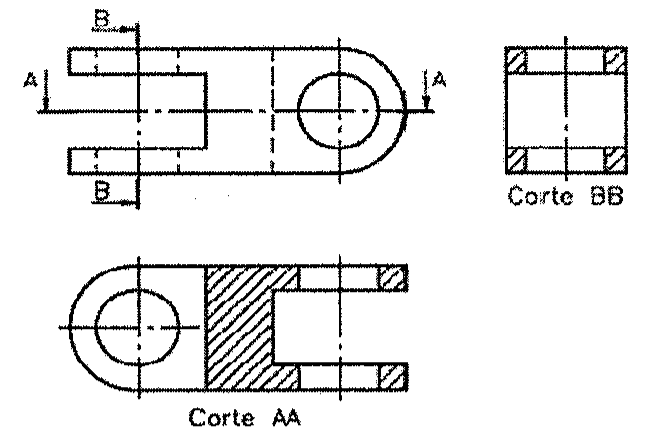

Examine a figura abaixo.
Coloque F (falso) ou V (verdadeiro) nas afirmativas abaixo, relativas à figura acima e seus cortes, e assinale, a seguir, a opção correta.
( ) As vistas superior e lateral direita estão representadas em corte.
( ) Os cortes são indicados nas vistas superior e lateral esquerda.
( ) O nome do corte originado pelo plano de corte transversal é corte BB.
( ) O nome do corte originado pelo plano de corte longitudinal horizontal é corte AA.
Coloque F (falso) ou V (verdadeiro) nas afirmativas abaixo, relativas à figura acima e seus cortes, e assinale, a seguir, a opção correta.
( ) As vistas superior e lateral direita estão representadas em corte.
( ) Os cortes são indicados nas vistas superior e lateral esquerda.
( ) O nome do corte originado pelo plano de corte transversal é corte BB.
( ) O nome do corte originado pelo plano de corte longitudinal horizontal é corte AA.
