Analise a figura a seguir.

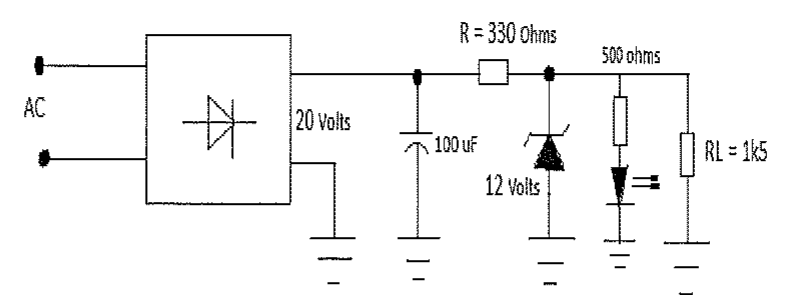

Fonte com entrada AC, retificador de 20 Volts, capacitor de 100 uF, resistor R = 330 Ohms, zener de 12 Volts, ramo com resistor de 500 ohms e LED, e carga RL = 1k5.

Fonte com entrada AC, retificador de 20 Volts, capacitor de 100 uF, resistor R = 330 Ohms, zener de 12 Volts, ramo com resistor de 500 ohms e LED, e carga RL = 1k5.

Uma Fonte de Alimentação Eletrônica (FAE) possui o esquema básico de ligação dos seus componentes, conforme representado na figura acima.
Sabe-se que a FAE está apresentando um valor de tensão diferente do esperado, pois ao medir o valor de tensão com um voltímetro, na carga (VL), encontra-se aproximadamente 17,5 Volts. Qual setor do circuito está com defeito?

Selecione uma alternativa A) O diodo zener. B) A ponte retificadora. C) Resistência de 330 ohms interrompida. D) Capacitor de filtragem aberto. E) Resistência de 330 ohms em curto.

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 10
