Questão 49 — Resistência dos Materiais: Diagramas de Esforço Cortante e Momento Fletor

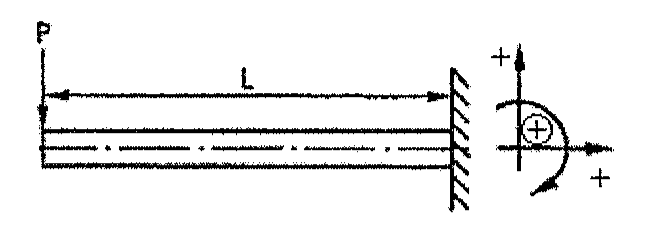

Analise a figura abaixo, que representa a viga e a convenção de sinais para esforços cortantes e momentos fletores.

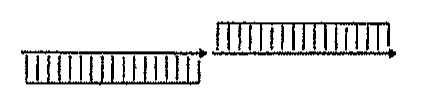

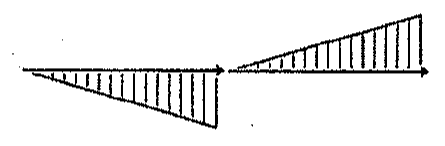

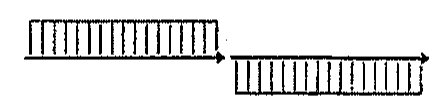

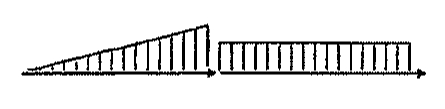

Assinale a opção que apresenta os diagramas de esforço cortante e momento fletor da viga, respectivamente.
