Questão 8 — Diagrama Ferro-Carbono (Metalurgia Física) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Metalurgia Física Diagrama Ferro-Carbono

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Metalurgia · Caderno Amarela

Gabarito disponível

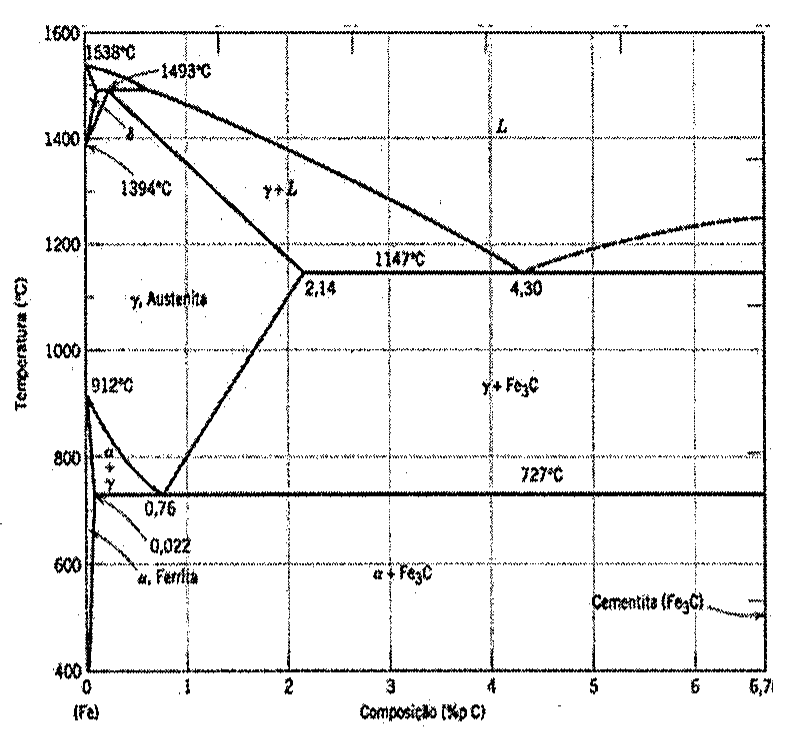

Considere o Diagrama Fe-C abaixo.

Diagrama de fases ferro-carbono (Fe–Fe3C): temperatura (°C) de 400 a 1600 no eixo vertical e composição (% p C) de 0 a 6,7 no eixo horizontal, com as regiões L, γ+L, γ (austenita), δ, α (ferrita), α+γ, γ+Fe3C, α+Fe3C e cementita (Fe3C), as temperaturas 1538 °C, 1493 °C, 1394 °C, 1147 °C, 912 °C e 727 °C e as composições 0,022, 0,76, 2,14 e 4,30.

Diagrama de fases ferro-carbono (Fe–Fe3C): temperatura (°C) de 400 a 1600 no eixo vertical e composição (% p C) de 0 a 6,7 no eixo horizontal, com as regiões L, γ+L, γ (austenita), δ, α (ferrita), α+γ, γ+Fe3C, α+Fe3C e cementita (Fe3C), as temperaturas 1538 °C, 1493 °C, 1394 °C, 1147 °C, 912 °C e 727 °C e as composições 0,022, 0,76, 2,14 e 4,30.

Suponha que haja uma liga contendo 0,5% em peso de carbono; utilizando o diagrama Fe-C, assinale a opção que apresenta as fases existentes nas temperaturas de (I) 1800 °C, (II) 1000 °C, (III) 760 °C, (IV) 500 °C.

Selecione uma alternativa A) (I) austenita e líquido; (II) ferrita; (III) cementita e ferrita proeutetoide; (IV) ledeburita. B) (I) austenita e líquido; (II) austenita, (III) austenita e cementita proeutetóide; (IV) ferrita eutetoide, cementita eutetoide e cementita proeutetoide. C) (I) líquido; (II) austenita; (III) ferrita e austenita; (IV) ferrita proeutetoide, ferrita eutetoide e cementita (perlita) D) (I) líquido e ferrita; (II) austenita e ferrita; (III) cementita e ferrita; (IV) ferrita eutetoide e cementita eutetoide E) (I) austenita e líquido; (II) ferrita; (III) cementita e ferrita hipoeutetoide; (IV) bainita
