Questão 41 — Projeções Ortogonais — Vistas (Desenho Técnico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Desenho Técnico Projeções Ortogonais — Vistas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Motores · Caderno Amarela

Gabarito disponível

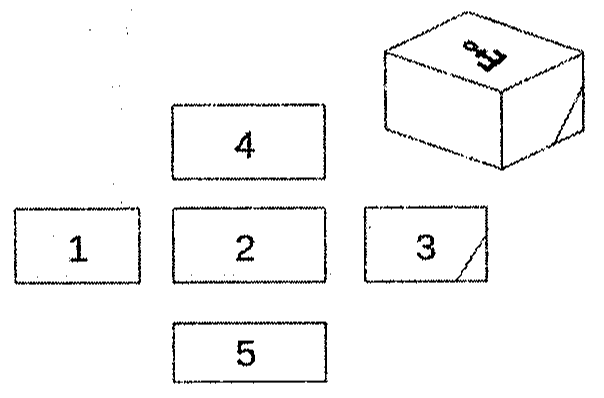

A figura abaixo apresenta o desenho tridimensional de uma caixa e a projeção de algumas vistas.
Caixa em perspectiva com uma âncora desenhada na face superior e uma diagonal em uma face lateral, ao lado de cinco vistas retangulares numeradas de 1 a 5 dispostas em cruz.

Caixa em perspectiva com uma âncora desenhada na face superior e uma diagonal em uma face lateral, ao lado de cinco vistas retangulares numeradas de 1 a 5 dispostas em cruz.

Com base nessa figura, em qual face será possível visualizar a âncora (ferro) desenhada?

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — Motores, página 17
