Eletrônica Analógica Filtros Ativos — Frequência de Corte

Diretoria de Ensino da Marinha (DEnsM) 2013 Superior

Marinha do Brasil · Professor do Magistério Superior · Caderno Amarela

Gabarito disponível

Considerando o filtro passa-baixas de primeira ordem a seguir:

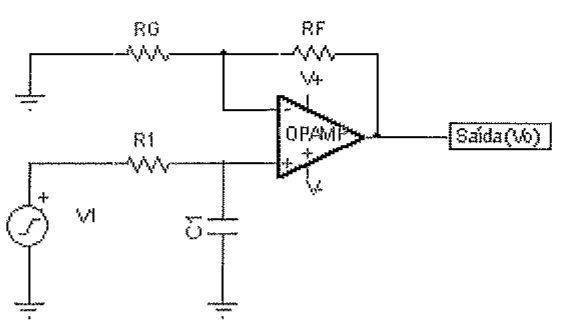

Circuito de filtro ativo passa-baixas de primeira ordem com amplificador operacional (OPAMP), resistores RG, RF e R1, capacitor C1 e fonte Vi; saída Vo.

Circuito de filtro ativo passa-baixas de primeira ordem com amplificador operacional (OPAMP), resistores RG, RF e R1, capacitor C1 e fonte Vi; saída Vo.

Assinale a opção que apresenta a resposta correta para o cálculo do valor da frequência de corte.

Dados: R1=2,1KΩ e C1=0,02µF.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 11
